Z43Y單閘板平板閘閥

Z43Y單閘板平板閘閥

1. （Class150～900/PN1.0～16.0MPa，工作溫度-29～121℃）石油、天然氣輸送管線。帶導流孔的平板閘閥還便于清掃管線。

2. 成品油的輸送管線和貯存設備。

3. 石油、天然氣的開采井口裝置。

4. 帶有懸浮顆粒的介質的管道。

5. 城市煤氣輸送管線。

6. 自來水工程。

Z43Y單閘板平板閘閥、平板閘閥、高壓平板閘閥

產品引用標準：

設計與制造：       GB12234

結構長度：         GB12221

壓力溫度等級：     GB9131 GB/T74 HG20604

連接法蘭：         JG/T79 GB9113 HG20593-20635

試驗與檢驗：       GB13927 JB/T9092

產品用途：

高壓法蘭連接鋼制閘閥適用于公稱壓力PN10.0～25.0Mpa，工作溫度—29～600℃的石油、化工、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動等。

產品結構特點：

1.符合國內外先進標準的要求，密封可靠，性能優良，造型美觀。

2.閘板與閥座密封面用鐵基合金堆焊或司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，耐腐蝕，抗擦傷性能好、使用壽命長。

3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性。

4.采用楔式彈性閘板結構，中大口徑設置滾動軸承，摩擦力小、啟閉輕松。

5.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

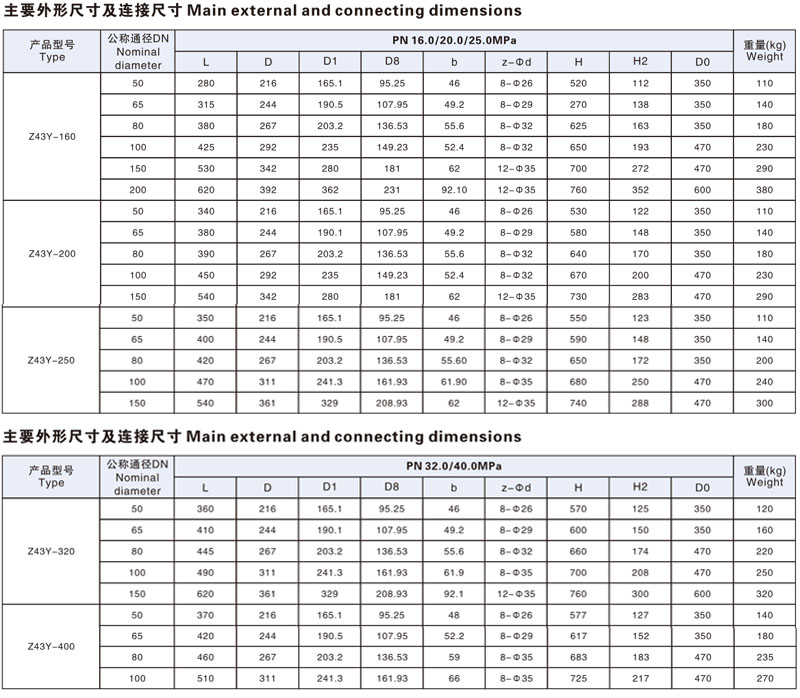

法蘭連接外形尺寸：

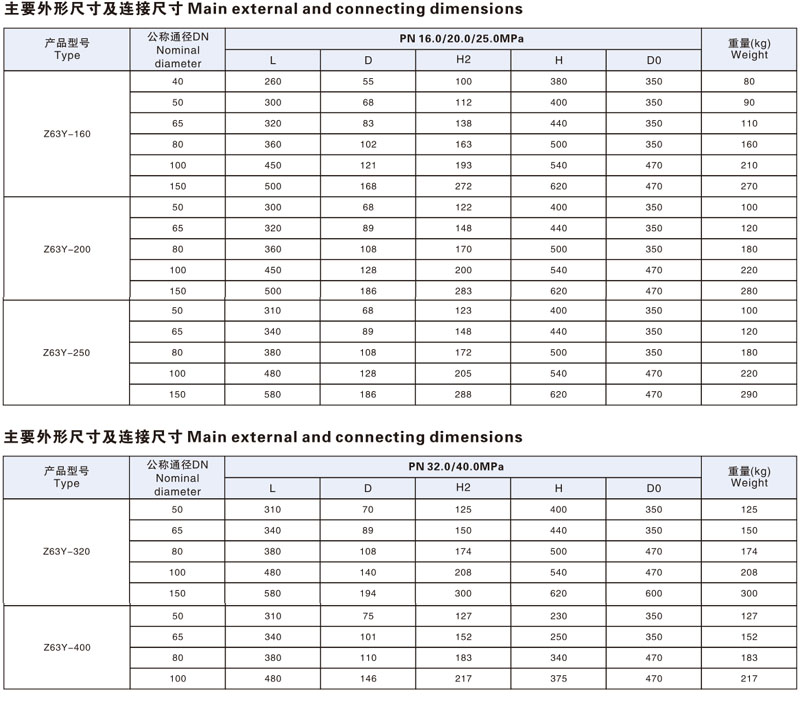

焊接外形尺寸：
