HC44X橡膠瓣止回閥

產品概述：

SFCV、HC44X橡膠瓣止回閥由閥體、閥蓋、閥瓣組成，主要用于給排水系統、石油、化工等工業部門的管道出口處，防止介質逆流。由于本產品的封圈采用傾斜設計，關閉時間短，可減少水錘壓力。閥瓣采用丁腈橡膠與鋼板經高溫壓制而成，耐沖刷，密封性能好，產品結構簡單、保養、維修、運輸均很方便。橡膠瓣止回閥采用內裝搖臂旋啟式結構，閥瓣繞轉軸作旋轉運動，閥瓣在流體壓力作用下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。

結構特點：

1、具有水頭損失小，不易堆積雜物，維修簡便等特性。

2、該閥采用全流面積式設計，具有水頭損失小，不易堆積雜務，維修簡便等特性。

3、該閥主要適用于給排水系統，可安裝于出水口處，以防止倒流及水錘對泵損害。

4、橡膠瓣由鋼板、鋼棒及強化尼龍布做襯底，外層披覆橡膠制成，閥瓣開關壽命較長。

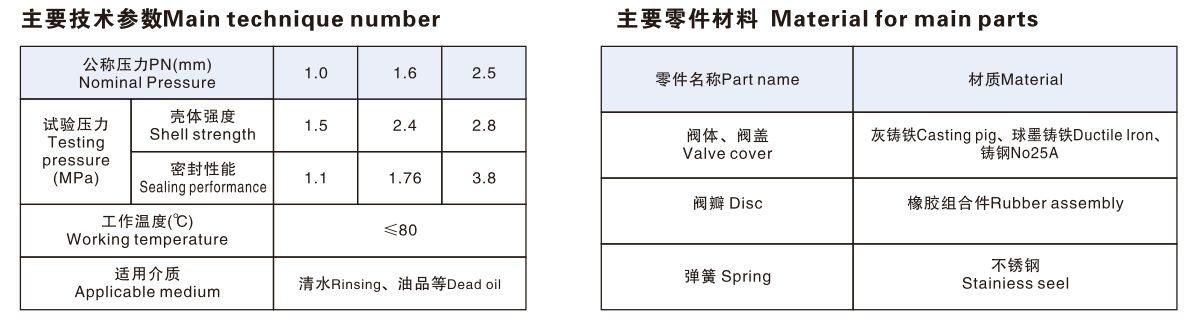

主要技術參數：

公稱壓力：1.0～1.6MPa

公稱通經：50～600mm

適用介質：水及弱腐蝕性流體

適用溫度：0～80℃

法蘭標準：GB/T 17241.6 GB/T 9113

試驗標準：GB/T 13927 AP 1598

主要零件材料：

橡膠止回閥：

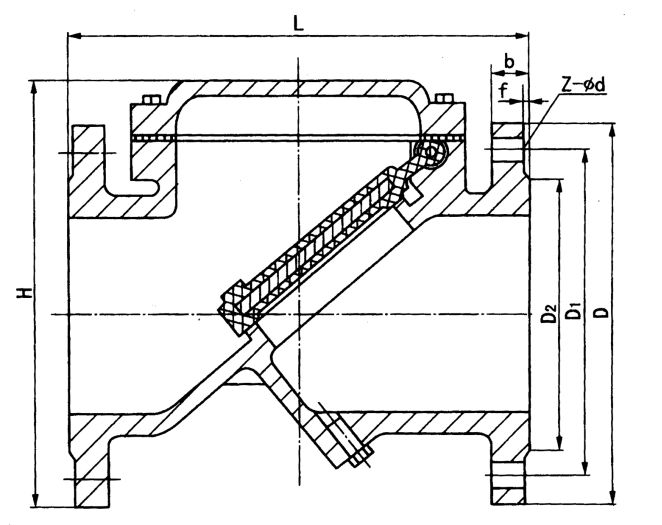

結構特點及用途Structrues charcteristics and usahe

本閥閥瓣外層披覆橡膠制成，閥瓣開關壽命可達100萬次，采用全流面積式設計，具有水頭損失小，不易堆積雜物，維修簡單等特點。

適用于給排水管路系統，安裝于管路中或水泵出口處，以防止介質倒流及水錘對管路與泵的損害，本閥還可安裝在蓄水池進出口水的

旁通管上，以輔助池水倒流至給水系統中。
