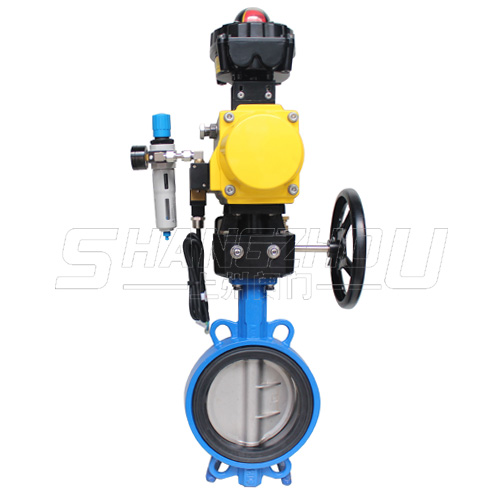

D671X氣動蝶閥帶手操

D671X氣動蝶閥帶手操概述

蝶閥體積小、重量輕、口徑越大相對其他閥更經濟實惠。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體的****的阻力，因此通過該閥門所產生的壓力降很小，當開啟在大約15度至70度之間時，又能進行靈敏的流量控制，因此大口徑的流量調節，蝶閥具有較大的優勢。

蝶板流線性設計，蝶板密封面有多種壓力等級可供選擇，****延長使用壽命

閥座密封凸面特殊設計，避免長時間不操作而造成卡死現象

閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座。

D671X氣動帶手動蝶閥的概述

氣動帶手動蝶閥是管線**選用的中線軟密封蝶閥蝶閥，具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物。且重量輕，安裝方便，驅動扭矩較小的優點。氣動蝶閥既可作切斷介質用，又可作調節介質的流量用。驅動裝置根據用戶要求，分別可采用手動、電動、氣動等方式。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到較佳效果。

氣動帶手動蝶閥適用于溫度≤120℃或≤150℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。

D671X氣動帶手動蝶閥的特點

1、小巧輕便，容易拆裝及維修，并可在任意位置安裝。

2、結構簡單、緊湊，操作扭矩小，90°回轉開啟迅速。

3、流量特性趨直線，調節性能好。

4、蝶板與閥桿的連接采用無銷釘結構，克服了有可能的內泄漏點。

5、蝶板外圓采用球面造型，提高了密封性能及延長了閥門的使用壽命，帶壓啟閉5萬次以上仍保持零泄漏。

6、密封件可較換，且密封可靠達到雙向密封。

7、蝶板可根據用戶要求噴涂覆層，如尼龍或聚四氟類。

8、該閥可設計成法蘭連接和對夾連接。

9、驅動方式可選擇手動、電動或氣動。

主要結構形式：

1、氣缸形式：單缸式或雙缸式；

2、氣缸工作壓力：0.4~0.7Mpa；

3、氣缸開關時間：雙作用式1~5秒；

4、氣缸空耗量：1~131L；
5、電磁閥電源：220V AC，24V DC。

6、可附帶手輪，氣缸不能工作時，通過手輪關閉開啟。

二、主要性能

三、主要零件材質
